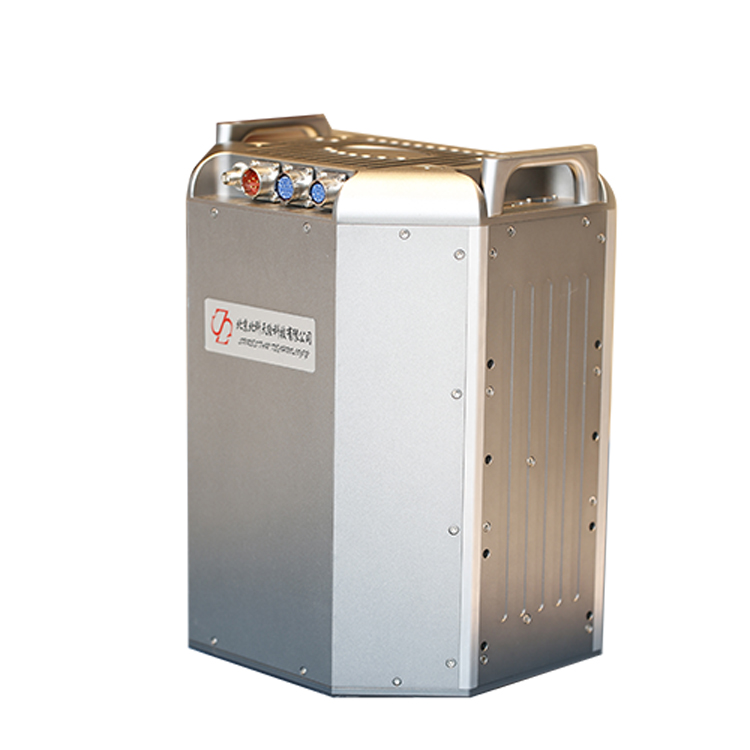

Бортовая система Ap3500 LiDAR

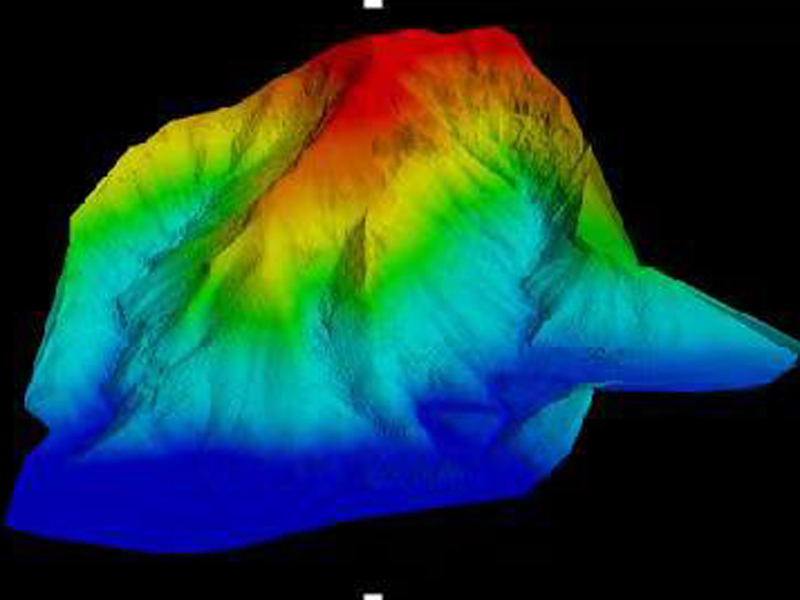

Бортовая система Ap3500 LiDAR представляет собой высотное воздушное устройство Этот LiDAR был разработан для нужд картографии и аэрофотосъёмки горных рельефов Китая.

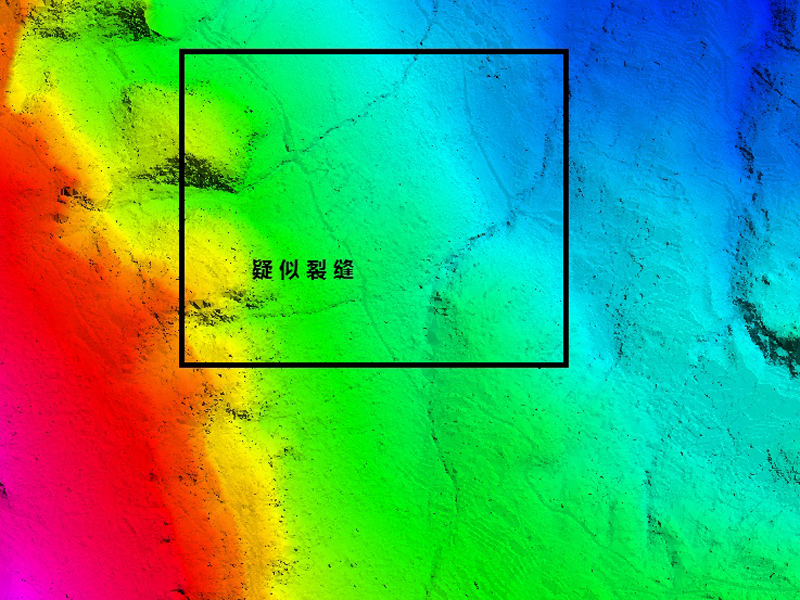

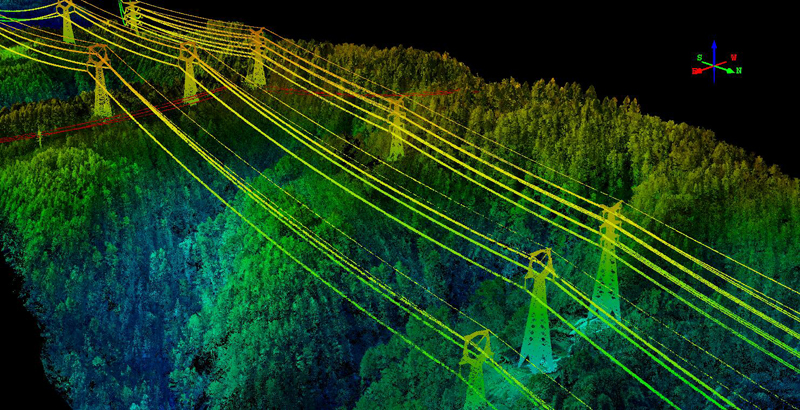

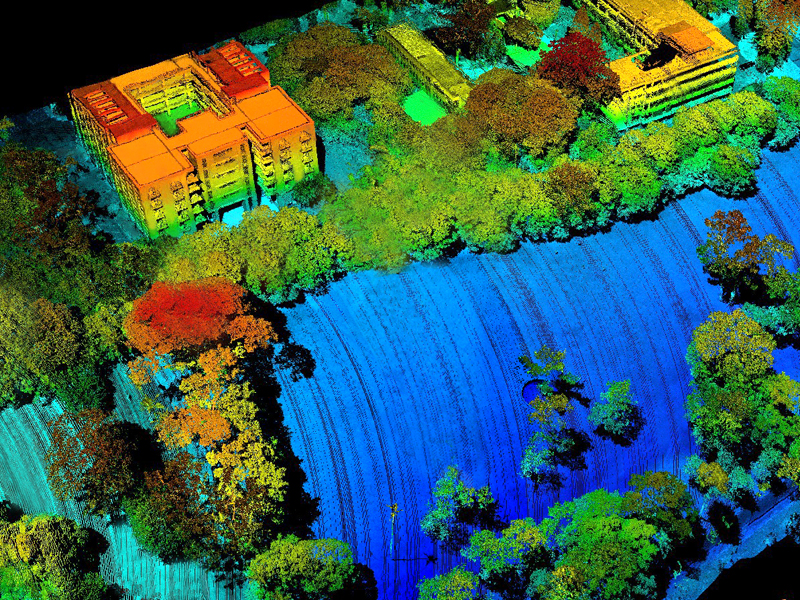

Он может предоставлять уникальные данные измерений с множественным эхом, что означает — один лазер может измерять расстояние до нескольких уровней цели. Это важная особенность для исследования лесов и растительности, а также может широко использоваться для различных высокоэффективных, высокоточных 3D-массивов данных в т.ч. при патрулировании линий электропередач, 3D-информационном моделировании городов, кадастровой съемке, мониторинге деформаций, обследовании водосбережения, оценки стихийных бедствий и ЧС.
Подробная информация
Бортовая система Ap3500 LiDAR представляет собой высотное воздушное устройство Этот LiDAR был разработан для нужд картографии и аэрофотосъёмки горных рельефов Китая.
Он может предоставлять уникальные данные измерений с множественным эхом, что означает — один лазер может измерять расстояние до нескольких уровней цели. Это важная особенность для исследования лесов и растительности, а также может широко использоваться для различных высокоэффективных, высокоточных 3D-массивов данных в т.ч. при патрулировании линий электропередач, 3D-информационном моделировании городов, кадастровой съемке, мониторинге деформаций, обследовании водосбережения, оценки стихийных бедствий и ЧС.
В процессе проектирования программного обеспечения SureStar также рассматривала возможность последующего использования пользователем бортовой интегрированной системы.

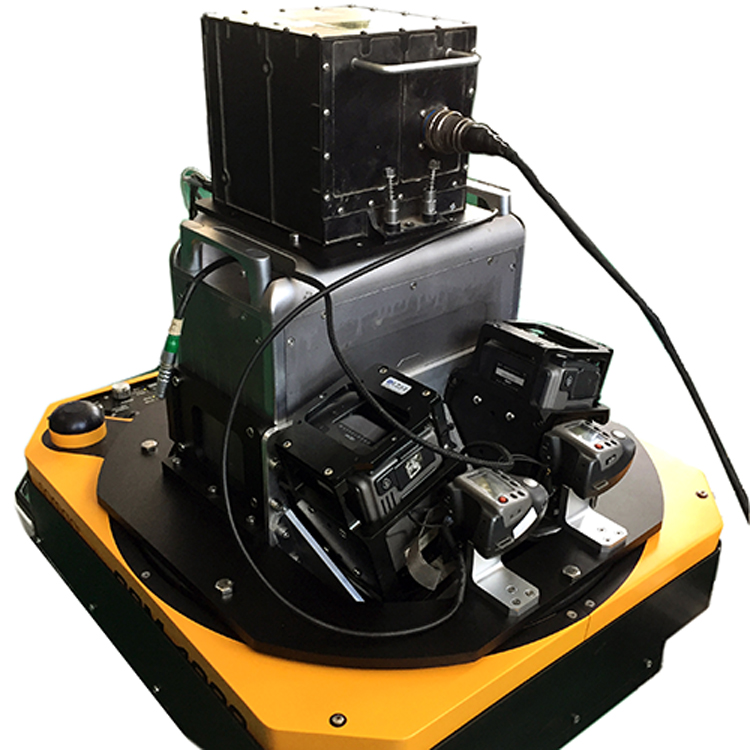

Управляющее программное обеспечение Win-Nav может легко управлять всей интегрированной системой, включая GPS и IMU, и даже камерой. Его программное обеспечение для предварительной обработки UI-AP может выполнять быструю и точную предварительную обработку данных трека и сканировать данные для формирования облака точек
Модель | АП3500 | |
Система | Определение дальности | 3500м |
Точность измерения | ±5см | |
Режим эха | 4 эха | |
Вес | ＜50кг | |
FOV | 70° | |
Точность определения дальности | 20 ~ 30 mm@500 м | |
Класс лазера | Класс IV. | |
Частота сканирования | 600кГц | |
Измерение частоты кадров | 100Гц | |
Встроенный навигационный блок | Частота ИДУ | 200ГЦ |
Режим позиционирования | GPS, ГЛОНС, ГАЛИЛЕО, BD | |
Точность позиционирования (постобработка) | 0,01 м (плоскость) 0,02 (по вертикали) | |
Точность по курсу (постобработка) | 0.005° | |
Точность тангажа/крена (постобработка) | 0.003° | |
Видеокамера | Опционально |
